BAUMANN te|box


Die Plattform für mehr flexibilität bei testaufgaben

Die Baumann te|box ist die standardisierte und flexible Plattform für Prüftechnikapplikationen. Im Einsatz zur Prüfung von Leiterplatten und Steuergeräten wird zuverlässig die Forderung nach Qualitätssicherung und Null-Fehlerstrategie in der Produktion erfüllt.

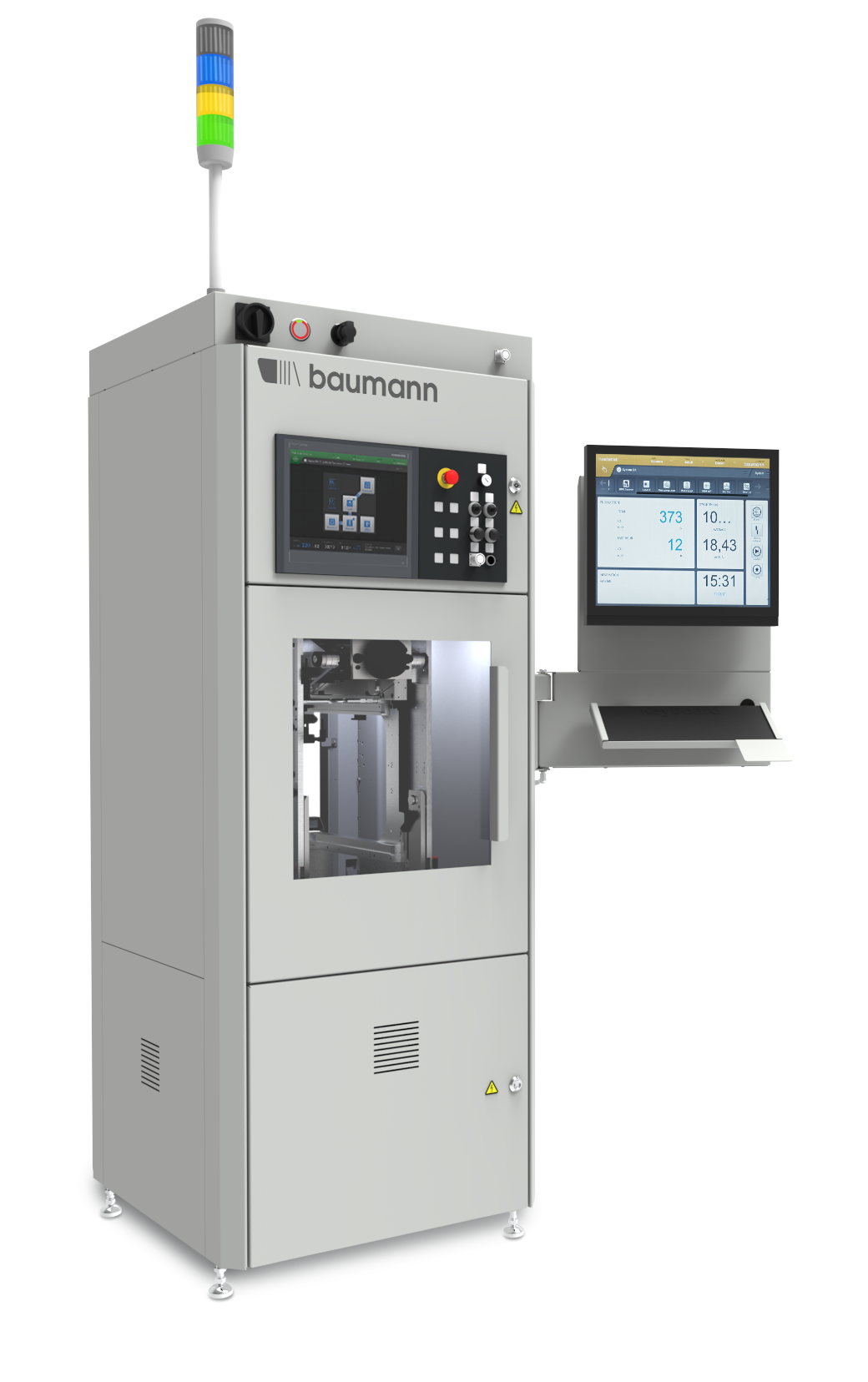

Baumann te|box
Baumann te|box

Produktmerkmale:
Zellengrößen

  • Modell 1.1 525 mm x 525 mm
  • Modell 2.2 700 mm x 700 mm
  • Modell 2.4 700 mm x 1050 mm
  • Modell 4.4 1050 mm x 1050 mm
  • Modell 6.4 1400 mm x 1050 mm
  • Modell 8.4 1750 mm x 1050 mm
  • Höhe: 1800 mm ± 50 mm einstellbar über verstellbare Füße

Testverfahren

  • ICT, Flash, FKT
  • HFT (Heißtest)
  • Rotation
  • Calibration
  • Pin Check
  • Optical Endtest
  • End of Line
  • u.v.m.

Beladearten

  • Manuell über Schublade, Drehtisch oder Transportband
  • Verkettung via Transportband
  • Achssystembeladung
  • Roboterbeladung
  • Beladearten sind nachrüstbar

Plattform

  • Geschweißtes Stahl-Grundgestell
  • C-Kontaktierung mit pneum. Kniehebelmechanik
  • 19" Rack mit 11 Höheneinheiten für Testequipment unter der Kontaktiermechanik

Leiterplatte/Steuergerät

  • LP-Länge: 42 - 300 mm
  • LP-Breite: 24 - 240 mm
  • Bauteilfreiheit: -20/+50 mm
  • Max. Bauteilgewicht: 3 kg
  • Sondergröße auf Anfrage

Bedienfeld

  • 5,7" TFT Touchscreen, multilingual zur Bedienung und Kontrolle aller Funktionen der Zelle
  • Schnittstellen - SMEMA, Profibus, CAN, AS-I, TCP/IP
